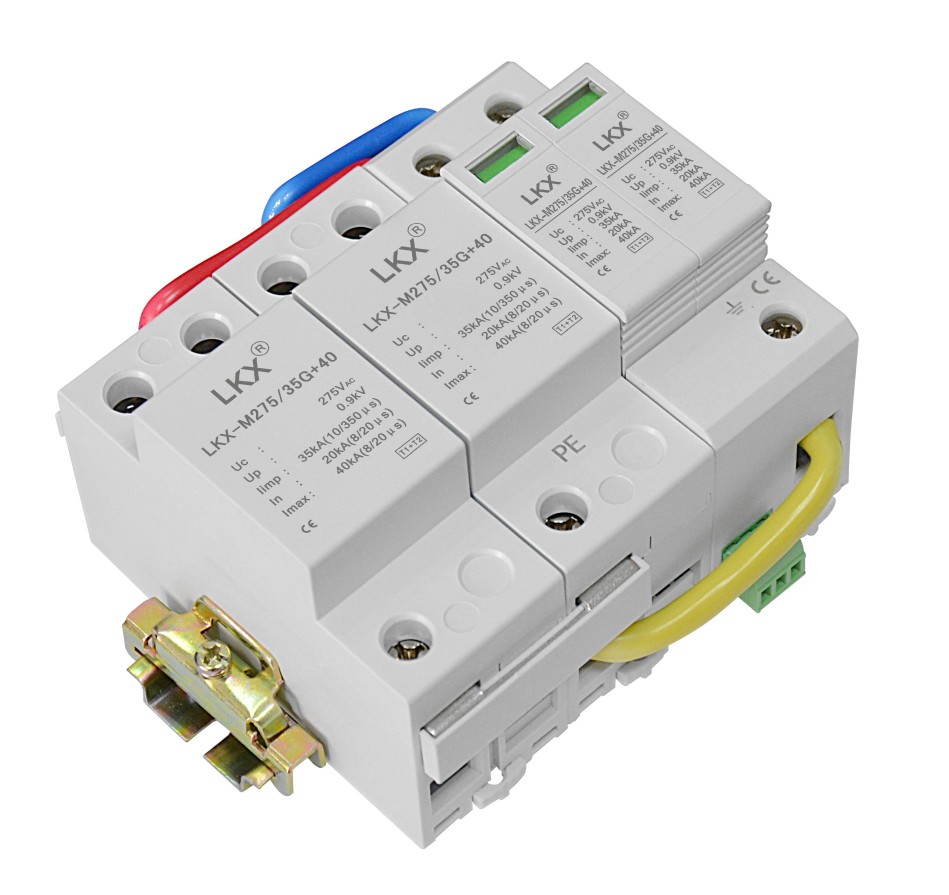

復合型B+C電源防雷模塊是一種用于電源系統防雷保護的重要設備，以下是對其的詳細介紹及應用場景分析：

一、復合型B+C電源防雷模塊介紹

1. 定義：

• 復合型B+C電源防雷模塊是結合了B級和C級防雷器特點的一種電源防雷設備。它不僅能承受高通流容量的雷電流，還具有低的保護電壓特性，能夠作為一個聯合保護器使用。

2. 主要特點：

• 一體化設計：許多復合型B+C電源防雷模塊采用一體化設計，結構緊湊，安裝簡便。

• 高通流容量：能夠承受較大的雷電流沖擊，保護電源系統免受雷擊過電壓的損害。

• 低殘壓：在雷擊時，防雷模塊能夠迅速將過電壓降低至安全水平，保護設備不受損害。

• 快速響應時間：防雷模塊的響應時間極短，能夠在極短的時間內對雷擊過電壓進行響應。

• 狀態指示：部分防雷模塊自帶工作狀態指示燈，能夠方便地監測防雷模塊的工作狀態。

3. 工作原理：

• 當電源系統受到雷擊過電壓時，防雷模塊內部的壓敏電阻等元件會迅速響應，將過電壓吸收并泄放到大地中，從而保護電源系統不受損害。

二、復合型B+C電源防雷模塊應用場景

1. 多雷區和強雷區：

• 在多雷區和強雷區，建筑物、山腰建筑物或高山機房（如通信站）等易受雷擊的區域，復合型B+C電源防雷模塊能夠有效保護電源系統免受雷擊過電壓的損害。

2. 移動通信基站：

• 移動通信基站通常位于較高的位置，易受雷擊影響。使用復合型B+C電源防雷模塊能夠保護基站電源系統，確?；菊＿\(yùn)行。

3. 電力變電站：

• 電力變電站是電力系統的重要組成部分，其電源系統需要得到可靠的防雷保護。復合型B+C電源防雷模塊能夠承受較大的雷電流沖擊，保護電力變電站的電源系統不受損害。

4. 高速公路配電系統：

• 高速公路配電系統需要確保供電的穩定性和可靠性。使用復合型B+C電源防雷模塊能夠保護配電系統的電源設備，避免因雷擊過電壓而導致的供電中斷。

5. 其他重要設備：

• 除了上述應用場景外，復合型B+C電源防雷模塊還適用于微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，以及各種配電站、配電房、配電柜、交直流配電屏、開關箱等關鍵設備。

綜上所述，復合型B+C電源防雷模塊具有高通流容量、低殘壓、快速響應時間等顯著優點，在多雷區和強雷區的建筑物、移動通信基站、電力變電站、高速公路配電系統以及其他重要設備中得到了廣泛應用。

復合型B+C電源防雷模塊的安裝方式通常涉及以下步驟和注意事項：

一、安裝前準備

1. 選擇安裝位置：

• 防雷模塊應安裝在電源進線處，如配電房、配電柜、交流配電屏、開關箱等，以便于對電源進行集中防護。

• 安裝位置應通風良好，無腐蝕性氣體和粉塵，以保證防雷模塊的長期穩定運行。

2. 準備工具和材料：

• 根據防雷模塊的安裝要求，準備相應的安裝工具（如沖擊鉆、螺絲刀、橡膠錘等）和材料（如膨脹螺栓、平墊、彈墊、螺母、絕緣多股銅導線等）。

二、安裝步驟

1. 標記安裝孔位置：

• 在選定的安裝位置上，根據防雷模塊的安裝孔位置和尺寸，在墻面上畫出膨脹螺栓孔的位置。對于掛式防雷模塊，通常需要在墻面上畫出兩個或更多個膨脹螺栓孔的位置。

2. 打孔并安裝膨脹螺栓：

• 使用沖擊鉆和合適的鉆頭，在墻面上垂直打孔，孔深應適度以確保膨脹螺栓能夠牢固嵌入墻面。

• 清潔安裝孔和墻面，將膨脹螺栓放入安裝孔中，并使用橡膠錘或扳手將其敲入墻面，直到膨脹螺栓的膨脹管全部敲入墻面。

3. 安裝防雷模塊：

• 將防雷模塊的安裝孔對準膨脹螺栓，將平墊、彈墊和螺母裝入膨脹螺栓中，并校正防雷模塊的位置。確保防雷模塊牢固地固定在墻面上。

4. 連接電源線路：

• 在斷開電源的情況下，使用截面積不小于規定值的絕緣多股銅導線（如10mm2或16mm2），將防雷模塊的L1、L2、L3（或L、N、PE等，具體根據防雷模塊型號而定）端子與供電線路相應的輸電線進行并聯連接。確保連接牢固可靠，并盡量減小接點的接觸電阻。

5. 接地處理：

• 將防雷模塊的接地端子與建筑物的接地系統或獨立接地網進行可靠連接。使用截面積不小于16mm2的絕緣多股銅導線，并確保接地電阻符合相關標準要求（通常小于4Ω或10Ω，具體根據防雷規范要求而定）。

三、安裝注意事項

1. 切斷電源：在安裝過程中，必須確保電源已斷開，并采取相應的安全措施，嚴禁帶電操作。

2. 符合規范：防雷模塊的安裝應符合防雷規范要求，確保接地電阻、電氣配合等參數滿足標準。

3. 定期檢查：安裝完成后，應定期對防雷模塊進行檢查和維護，包括檢查連接是否松動、工作狀態是否正常等。特別是在雷雨季節前及整個雷雨期更應加強檢查和維護工作。

4. 專業人員：防雷模塊的安裝應由專業人員進行，以確保安裝質量和防雷效果。

通過以上步驟和注意事項，可以確保復合型B+C電源防雷模塊能夠正確、安全地安裝并發揮其防雷保護作用。
